IDRANTE DI LINEA FILETTATO
Articolo: 105
PN 16 bar
SDR 11
Colonna idrante per installazione in lineasu impianti di irrigazione. Collegamentoall’impianto tramite manicotto elettricoosaldatura testa/testa. Uscita filettatamaschio a tenuta sul filetto.
Informazioni tecniche
Scheda dati
Materiali
- Tubo e TEE in polietilene alta densità PE100 colore nero,
- Tronchetto in acciaio al carbonio secondo ISO 3183/API 5L zincato int/est secondo UNI EN 10240-A1 (compatibile con acquapotabile) e rivestito est. in LDPE nero classe R3R in triplo strato secondo UNI 9099 (art.005),
- O-ring su terminale in NBR 70 Sh.A certificato gas e acqua potabile (DVGW).
Certificazioni
Informazioni tecniche
Annotazioni tecniche
- Dimensionale polietilene secondo UNI EN12201-3, spessore standard SDR11,
- Tubo polietilene secondo UNI EN 12201-2,
- Saldature polietilene testa/testa secondo UNI 10520,
- Filettatura terminale maschio conico secondo UNI EN 10226-1,
- Terminale di derivazione dotato di o-ring di sicurezza interno.
- Giunzione metallo/PE conforme alla norma UNI 9736, a passaggio totale e isolata dalle infiltrazioni esterne,
Caratteristiche aggiuntive
- Conforme all’utilizzo su impianti per acqua potabile secondo il D.M. 174 del 2004,
Altre informazioni
- Saldatura MKM secondo UNI 7616,
- Raccordo MKM per gli idranti DE 140, 160, 180, 200,
Normative
- UNI EN 12201-3
- ISO 4427-3
- UNI EN 10226-1

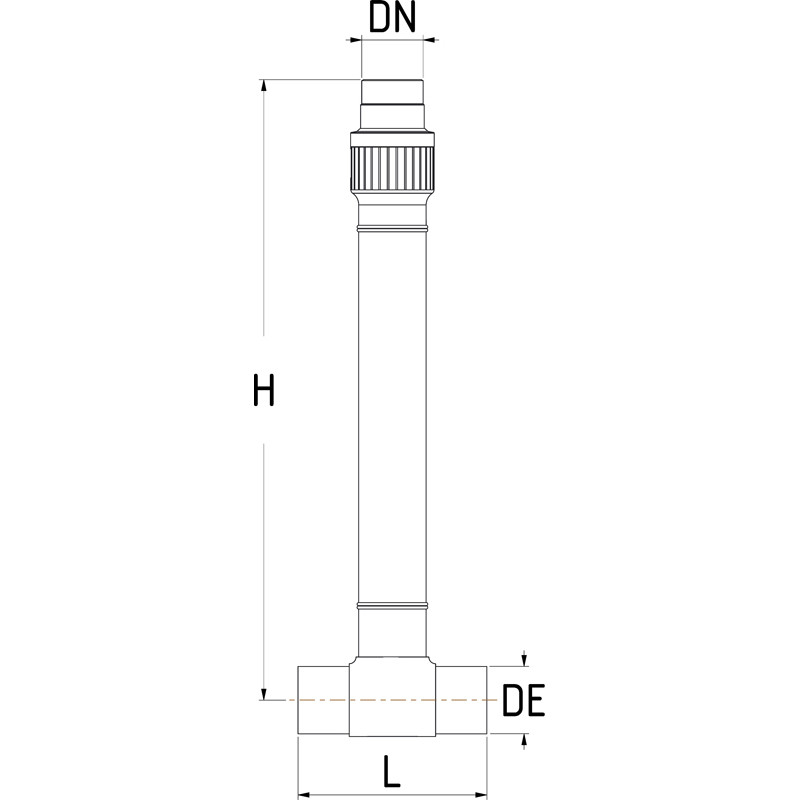

Dimensionali
| Codice | DE (mm) | DN (inch) | L (mm) | H (mm) | Peso (kg) |
|---|---|---|---|---|---|
| 1050090080 | 90 | 3" | 300 | 1500 | 4.30 |
| 1050110080 | 110 | 3" | 340 | 1500 | 4.70 |
| 1050110100 | 110 | 4" | 340 | 1500 | 7.00 |
| 1050125080 | 125 | 3" | 355 | 1500 | 5.20 |
| 1050125100 | 125 | 4" | 355 | 1500 | 7.50 |
| 1050140080 | 140 | 3" | 400 | 1500 | 5.90 |
| 1050140100 | 140 | 4" | 400 | 1500 | 8.10 |
| 1050160080 | 160 | 3" | 400 | 1500 | 7.50 |
| 1050160100 | 160 | 4" | 400 | 1500 | 9.90 |
| 1050180080 | 180 | 3" | 400 | 1500 | 8.70 |
| 1050180100 | 180 | 4" | 400 | 1500 | 11.20 |
| 1050200080 | 200 | 3" | 400 | 1500 | 10.30 |
| 1050200100 | 200 | 4" | 400 | 1500 | 12.70 |
