COLLARE DI RIPARAZIONE A TRE PEZZI CON CINQUE TIRANTI

Articolo: 132

Collare a tre pezzi a cinque tiranti per la riparazione temporanea di tutti i tipidi tubazioni ad impiego acqua o gas. Compatibile con acqua potabile, si utilizzaper molteplici tipologie di rotture anche trasversali fino all’80%. può essere impiegato per rotture trasversali superioriall’80% purchè le tubazioni siano ben ancorate visto che il collare non funge da giunto antisfilamento. Disponibile anche con bulloneria inox per una maggiore resistenza alla corrosione.

Visualizza materiale

Informazioni tecniche

Scheda dati
Materiali
  • Morsetto in ghisa sferoidale GJS-500-7 secondo UNI EN 1563, con rivestimento protettivo tipo verniciatura epossidica elettrostatica spessore medio 250µm, atossica, conforme a UNI EN 14901,
  • Bulloni di serraggio in acciaio zincato: vite M14 secondo UNI EN ISO 898-1 con quadro sottotesta rif. DIN/ISO 603, dadoISO 4032 (UNI 5587), rondella DIN125A/ISO7089,
  • Guarnizione in NBR, durezza 60 shore, vulcanizzata sulla fascia inox e conforme al DM174/2004 per l`utilizzo su impianti acqua potabile,
  • Fascia in acciaio inox AISI 304 spessore 0,80mm,
  • Tirante inox (AISI 304) a richiesta.
Certificazioni
Informazioni tecniche
Annotazioni tecniche
  • Riparazione di condotte rigide come acciaio, ghisa, fibrocemento e PVC,
  • Certificato all`utilizzo su impianti per acqua potabile secondo il D.M. 174 del 2004,
  • Collaudato con prove a pressione in laboratorio,
  • Applicazione su tutte le superfici, anche rugose.
Caratteristiche aggiuntive

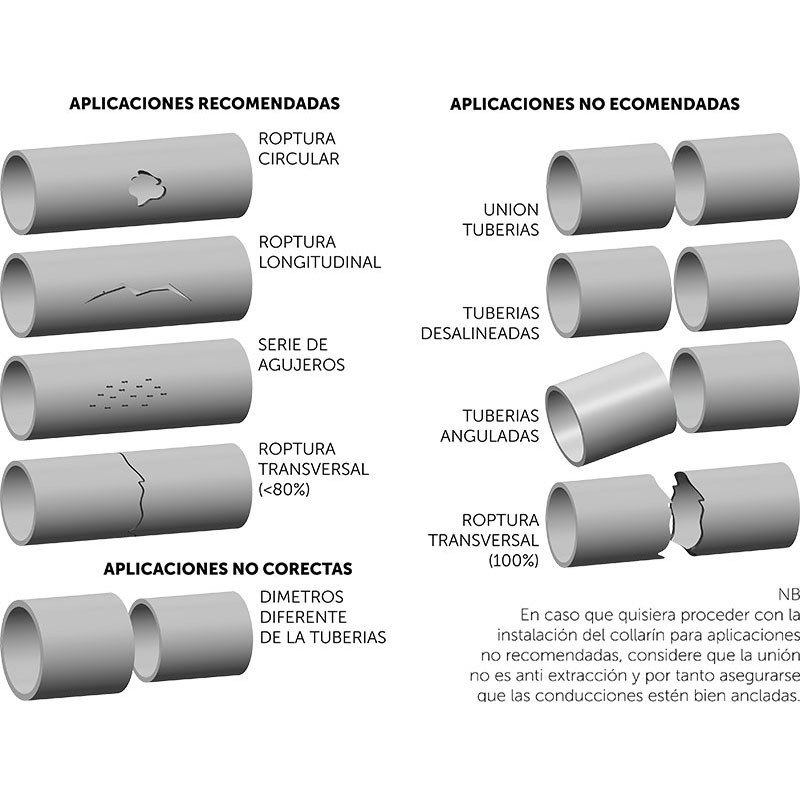

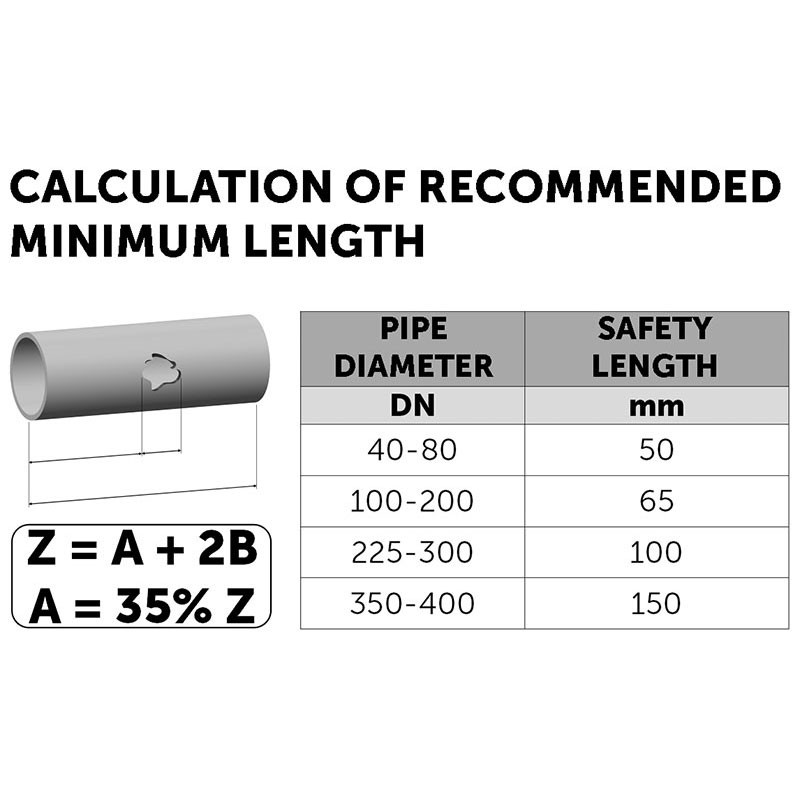

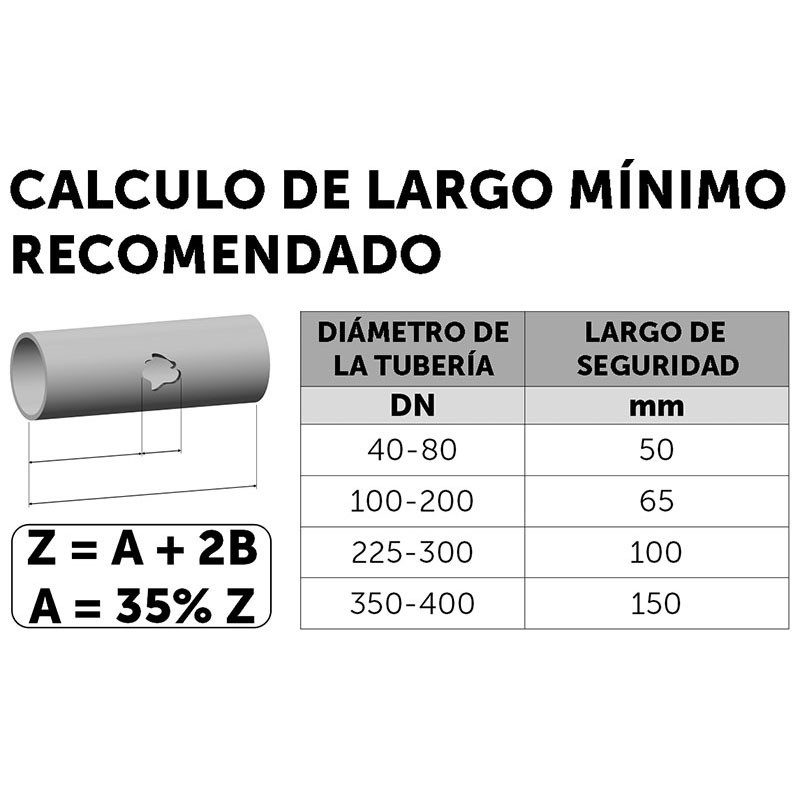

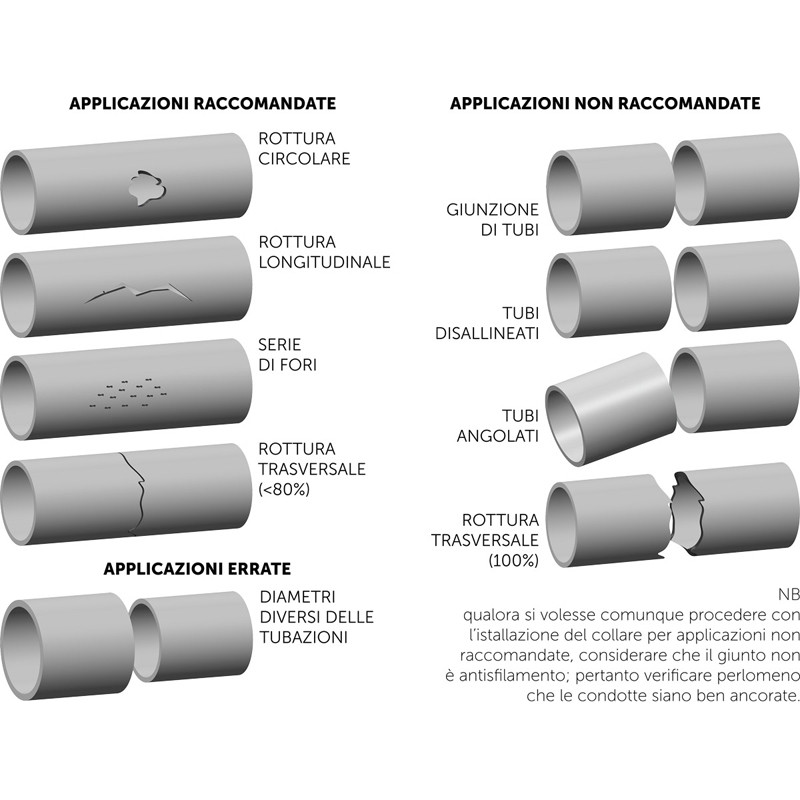

  • Per lascelta del giusto collare verificare le applicazioni raccomandate, per il calcolo della lunghezza aiutarsi con leindicazioni in tabella.
Altre informazioni
  • Non esporre ad irradiazione solare (per conservazione della guarnizione),
  • Temperatura di utilizzo -10°C / 60°C.
Normative

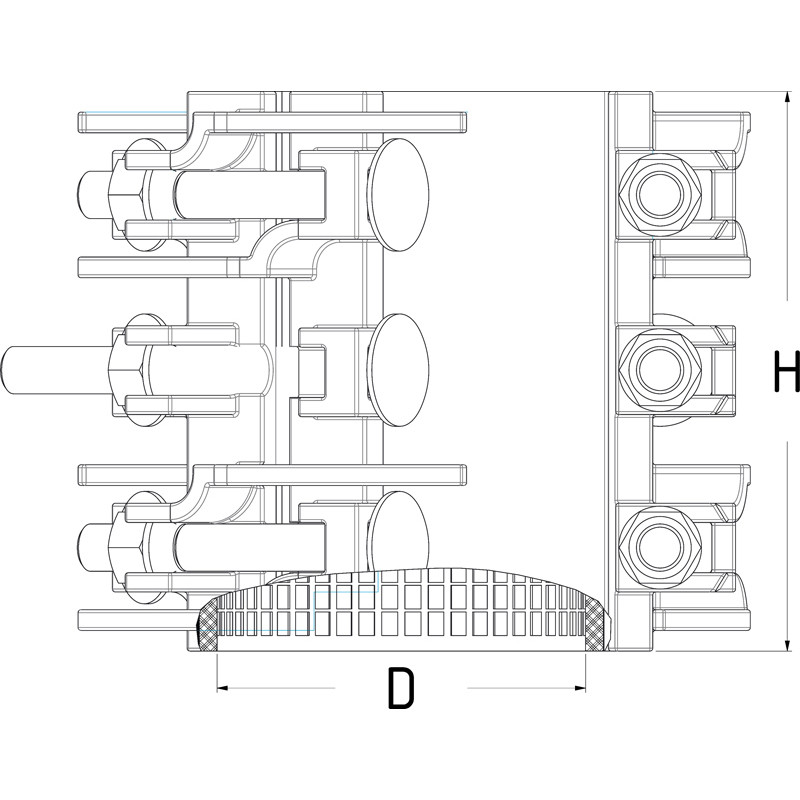

Dimensionali

CodiceD (mm)PNMOPHTipoPeso (kg)
1320300330300/330PN 10 barMOP 4 bar300GALV. bolts9.90
1320330360330/360PN 10 barMOP 4 bar300GALV. bolts10.10
1320360390360/390PN 10 barMOP 3 bar300GALV. bolts10.20
1320390420390/420PN 10 barMOP 3 bar300GALV. bolts10.30
1320420450420/450PN 10 barMOP 3 bar300GALV. bolts10.50
1320450480450/480PN 10 barMOP 3 bar300GALV. bolts10.70
1320480510480/510PN 6 barMOP 1 bar300GALV. bolts10.90
1320510540510/540PN 6 barMOP 1 bar300GALV. bolts11.10
1320540570540/570PN 6 barMOP 1 bar300GALV. bolts11.30
1320570600570/600PN 6 barMOP 1 bar300GALV. bolts11.60
1320600630600/630PN 4 barMOP 0,5 bar300GALV. bolts11.80
1320630660630/660PN 4 barMOP 0,5 bar300GALV. bolts12.00
1320660690660/690PN 4 barMOP 0,5 bar300GALV. bolts12.20
1320690720690/720PN 2 barMOP 0,5 bar300GALV. bolts12.40
1320720750720/750PN 2 barMOP 0,5 bar300GALV. bolts12.60
1321300330300/330PN 10 barMOP 4 bar300INOX bolts9.90
1321330360330/360PN 10 barMOP 4 bar300INOX bolts10.10
1321360390360/390PN 10 barMOP 3 bar300INOX bolts10.20
1321390420390/420PN 10 barMOP 3 bar300INOX bolts10.30
1321420450420/450PN 10 barMOP 3 bar300INOX bolts10.50
1321450480450/480PN 10 barMOP 3 bar300INOX bolts10.70
1321480510480/510PN 6 barMOP 1 bar300INOX bolts10.90
1321510540510/540PN 6 barMOP 1 bar300INOX bolts11.10
1321540570540/570PN 6 barMOP 1 bar300INOX bolts11.30
1321570600570/600PN 6 barMOP 1 bar300INOX bolts11.60
1321600630600/630PN 4 barMOP 0,5 bar300INOX bolts11.80
1321630660630/660PN 4 barMOP 0,5 bar300INOX bolts12.00
1321660690660/690PN 4 barMOP 0,5 bar300INOX bolts12.20
1321690720690/720PN 2 barMOP 0,5 bar300INOX bolts12.40
1321720750720/750PN 2 barMOP 0,5 bar300INOX bolts12.60
