COLLARE DI RIPARAZIONE A MANICOTTO A DUE TIRANTI
Articolo: 119
Collare a manicotto a due tiranti per la riparazione temporanea di tutti i tipi ditubazioni ad impiego acqua o gas. Compatibile con acqua potabile, si utilizza per la riparazione di rotture anche trasversali fino all’80%. Disponibile anche con bulloneria inox per una maggiore resistenza alla corrosione.
Informazioni tecniche
Scheda dati
Materiali
- Morsetto in ghisa sferoidale GJS-600-3 secondo UNI EN 1563, con rivestimento protettivo tipo zincatura a caldo bianca secondo UNI EN ISO 1461,
- Bulloni di serraggio in acciaio zincato: vite M10 (D21-D64) M12 (D65-D229) secondo UNI EN ISO 898-1 con quadro sottotesta rif. DIN/ISO 603, dado flangiato DIN 6923,
- Guarnizione in NBR, durezza 60 shore, vulcanizzata sulla fascia inox e conforme al DM174/2004 per l’utilizzo su impianti acqua potabile,
- Fascia in acciaio inox AISI 304 spessore 0,60mm (D21-D60) e 0,80mm (D60-D229),
- Tirante inox (AISI 304) a richiesta.
Certificazioni
Informazioni tecniche
Annotazioni tecniche
- Riparazione di condotte rigide come acciaio, ghisa, fibrocemento e PVC.
- Certificato all’utilizzo su impianti peracqua potabile secondo il D.M. 174/2004.
- Collaudato con prove a pressione in laboratorio,
- Applicazione su tutte le superfici, anche rugose.
Caratteristiche aggiuntive

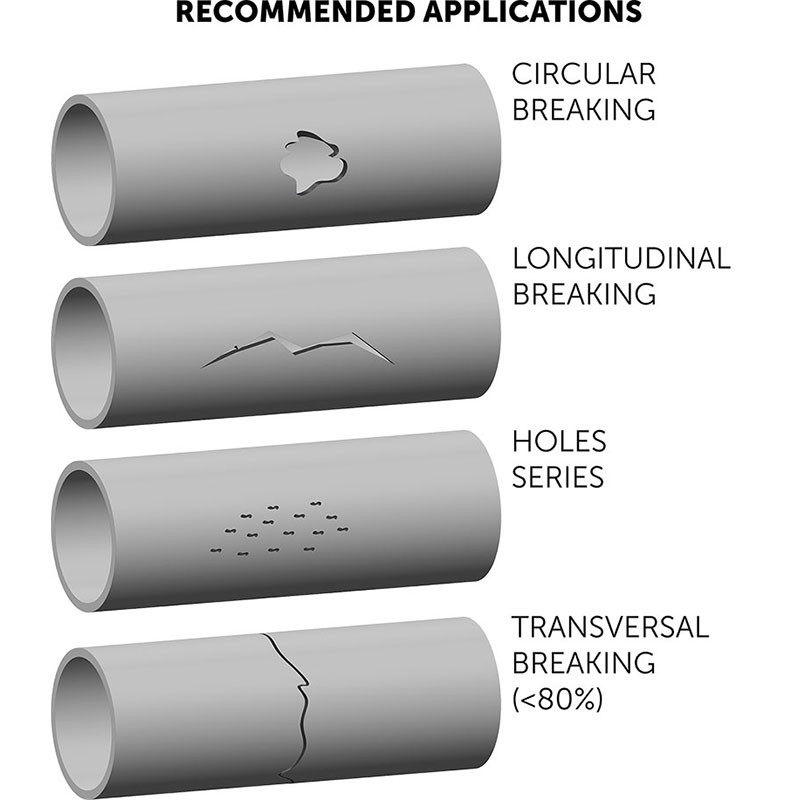

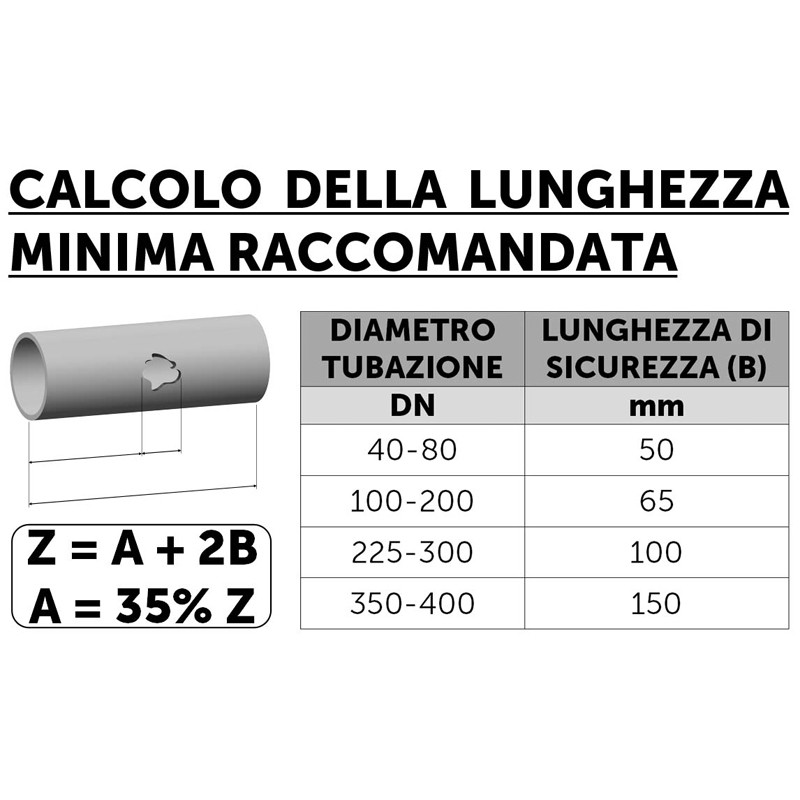

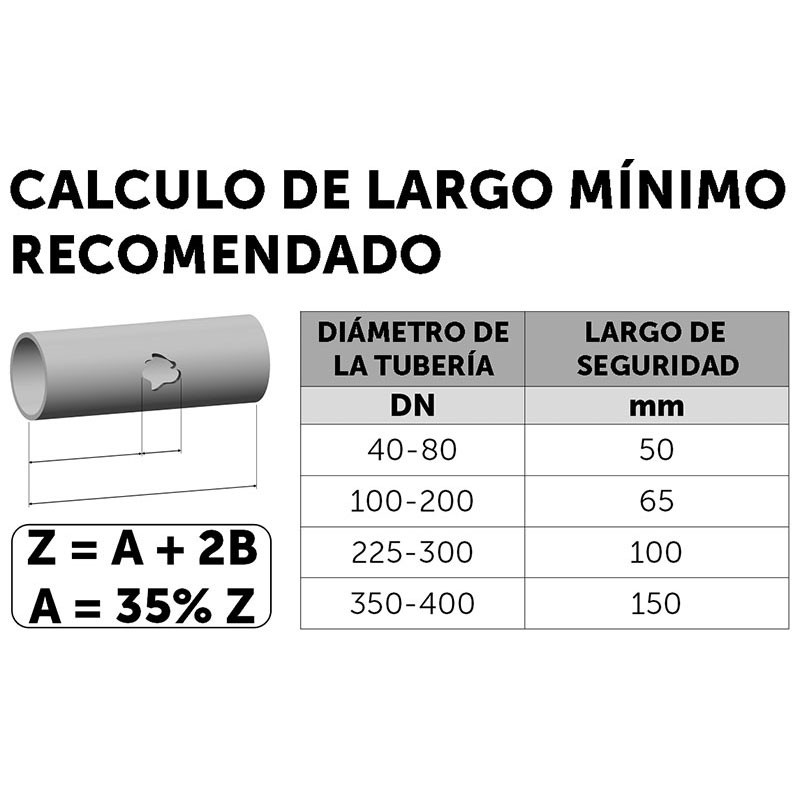

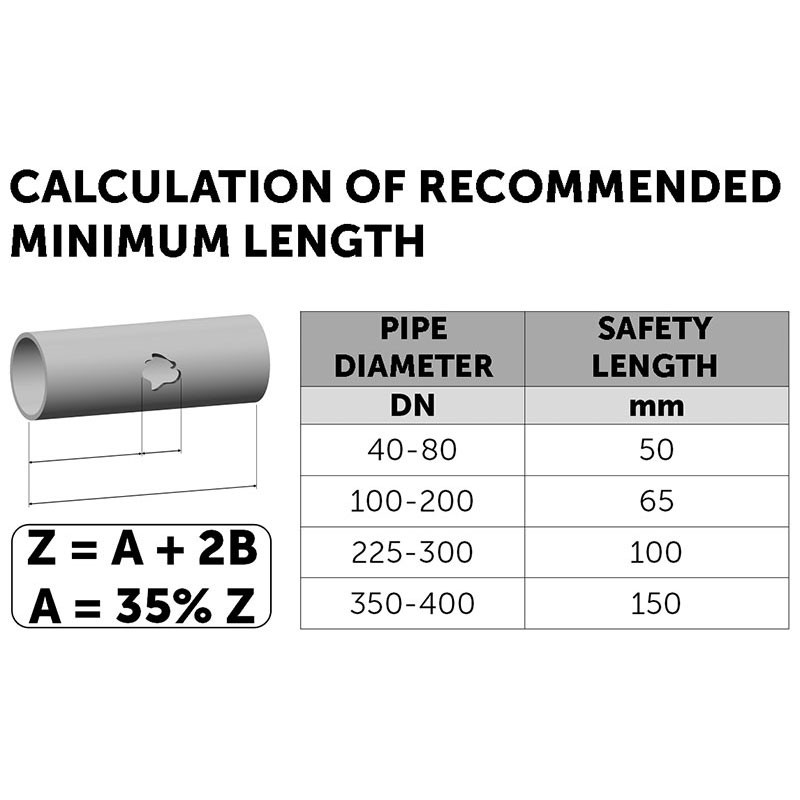

- Per lascelta del giusto collare verificare le applicazioni raccomandate, per il calcolo della lunghezza aiutarsi con leindicazioni in tabella.
Altre informazioni
- Non esporre ad irradiazione solare (per conservazione della guarnizione),
- Temperatura di utilizzo -10°C / 60°C.
Normative

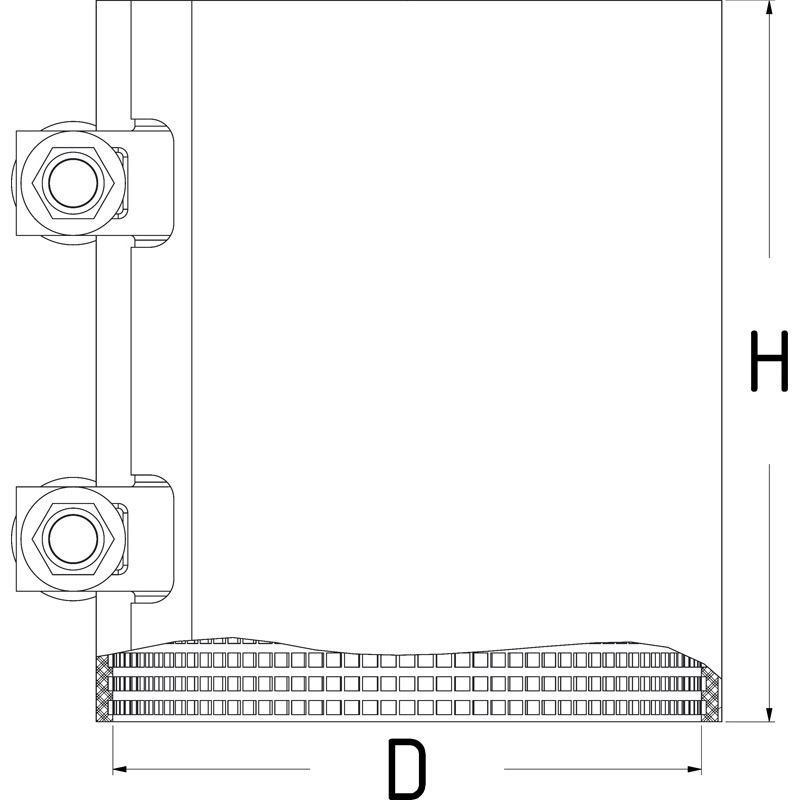

Dimensionali
| Codice | D (inch) | PN | MOP | H | Tipo | Peso (kg) |
|---|---|---|---|---|---|---|
| 1190000020 | 3/4" | PN 16 bar | MOP 6 bar | 152 | GALV. bolts | 0.70 |
| 1190000025 | 1" | PN 16 bar | MOP 6 bar | 152 | GALV. bolts | 0.80 |
| 1190000032 | 1 1/4" | PN 16 bar | MOP 6 bar | 152 | GALV. bolts | 0.80 |
| 1190000040 | 1 1/2" | PN 16 bar | MOP 6 bar | 152 | GALV. bolts | 0.90 |
| 1190000050 | 2" | PN 16 bar | MOP 6 bar | 152 | GALV. bolts | 1.00 |
| 1191000020 | 3/4" | PN 16 bar | MOP 6 bar | 152 | INOX bolts | 0.70 |
| 1191000025 | 1" | PN 16 bar | MOP 6 bar | 152 | INOX bolts | 0.80 |
| 1191000032 | 1 1/4" | PN 16 bar | MOP 6 bar | 152 | INOX bolts | 0.80 |
| 1191000040 | 1 1/2" | PN 16 bar | MOP 6 bar | 152 | INOX bolts | 0.90 |
| 1191000050 | 2" | PN 16 bar | MOP 6 bar | 152 | INOX bolts | 1.00 |
