COLLARE DI RIPARAZIONE A DUE TIRANTI

Articolo: 124

Collare semplice a due tiranti per la riparazione temporanea di tutti i tipi di tubazioni ad impiego acqua o gas. Compatibile con acqua potabile, si utilizza per le riparazioni di piccole rotture. Disponibile anche con bulloneria inox per una maggiore resistenza alla corrosione.

Visualizza materiale

Informazioni tecniche

Scheda dati
Materiali
  • Morsetto in ghisa sferoidale GJS-600-3 secondo UNI EN 1563, con rivestimento protettivo tipo zincatura a caldo bianca secondo UNI EN ISO 1461,
  • Bulloni di serraggio in acciaio zincato: vite M10 (D21-D64) M12 (D65-D229) secondo UNI EN ISO 898-1 con quadro sottotesta rif. DIN/ISO 603, dado flangiato DIN 6923,
  • Guarnizione in NBR, durezza 60 shore, vulcanizzata sulla fascia inox e conforme al DM174/2004 per l’utilizzo su impiant acqua potabile,
  • Fascia in acciaio inox AISI 304 spessore 0,60mm (D21-D60) e 0,80mm (D60-D229),
  • Tirante inox (AISI 304) a richiesta.
Certificazioni
Informazioni tecniche
Annotazioni tecniche
  • Riparazione di condotte rigide come acciaio, ghisa, fibrocemento e PVC,
  • Certificato all?utilizzo su impianti per acqua potabile secondo il D.M. 174 del 2004,
  • Collaudato con prove a pressione in laboratorio,
  • Applicazione su tutte le superfici, anche rugose.
Caratteristiche aggiuntive

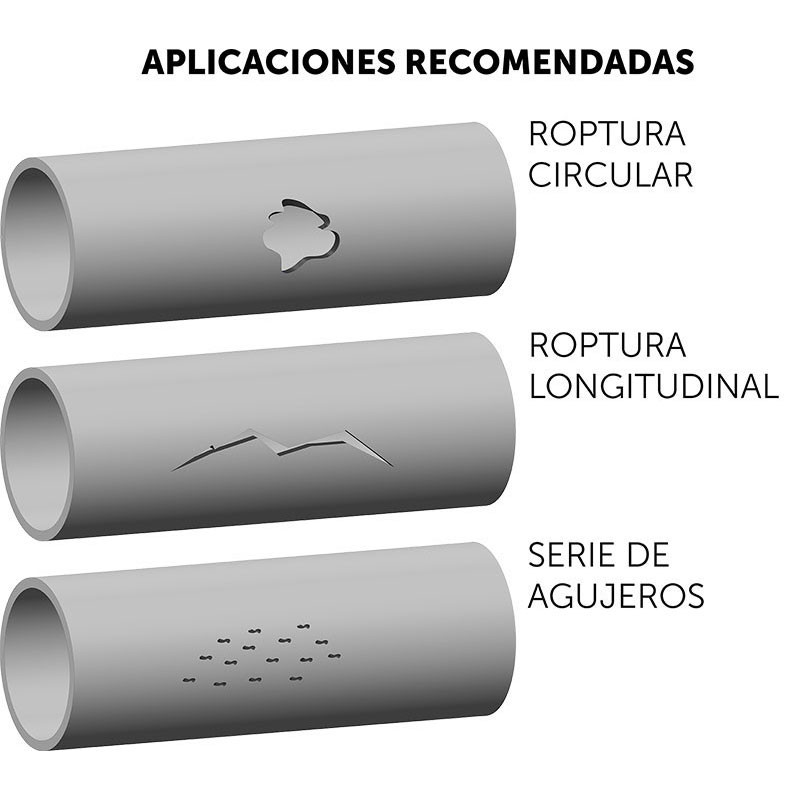

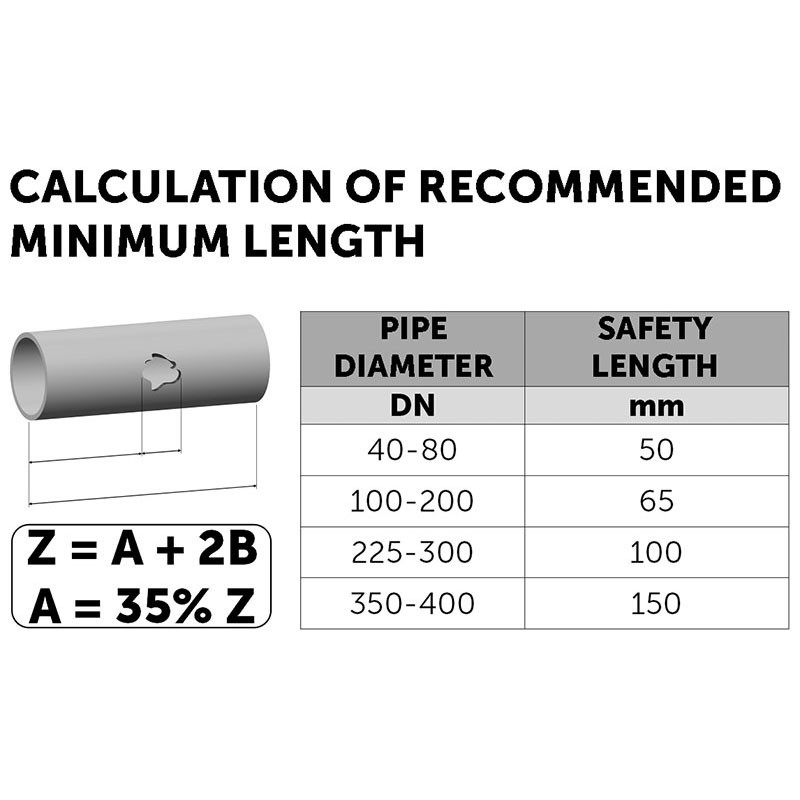

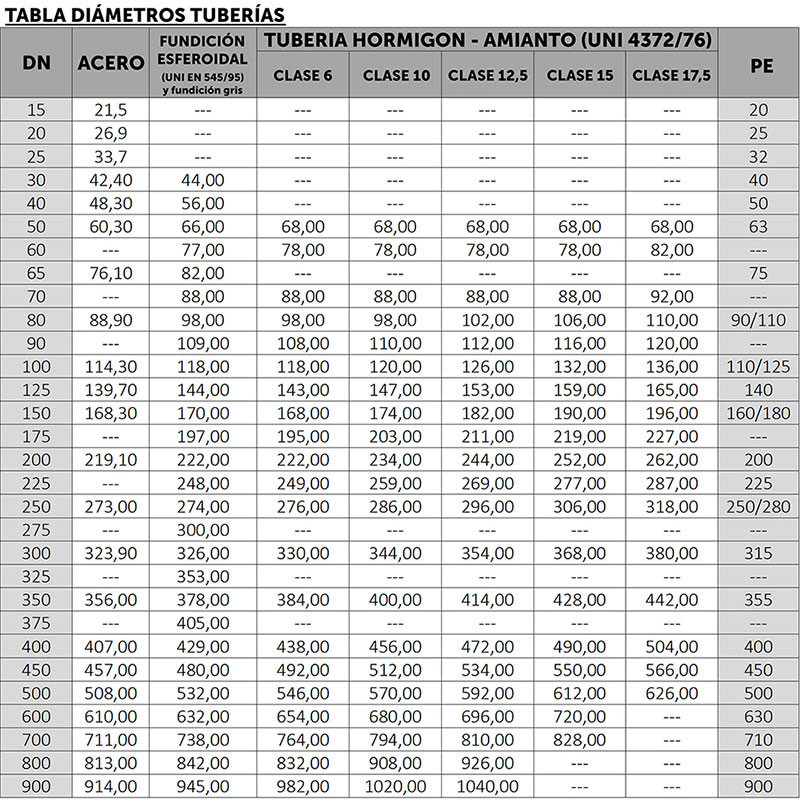

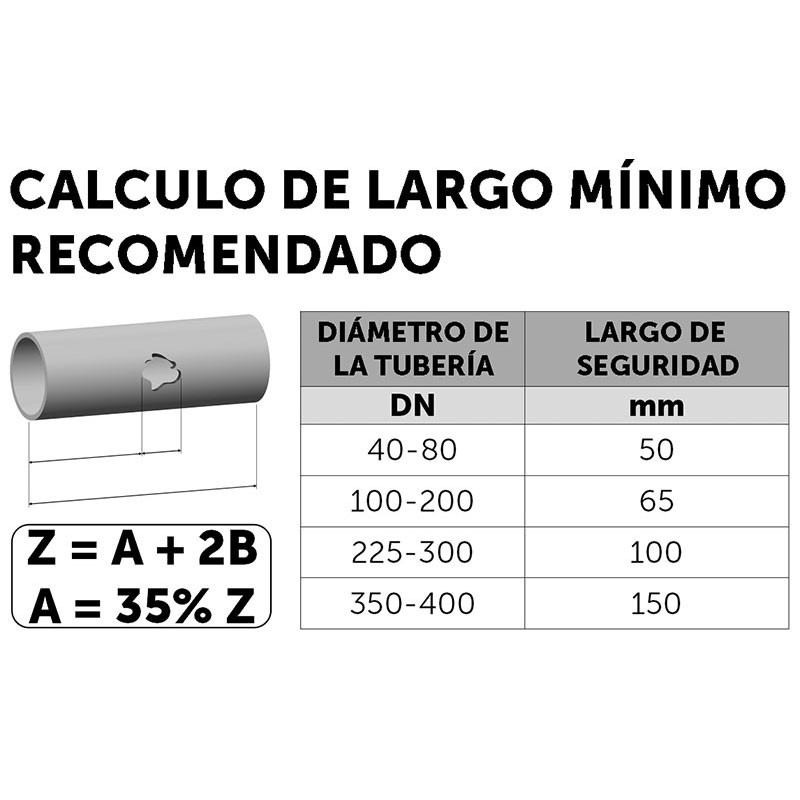

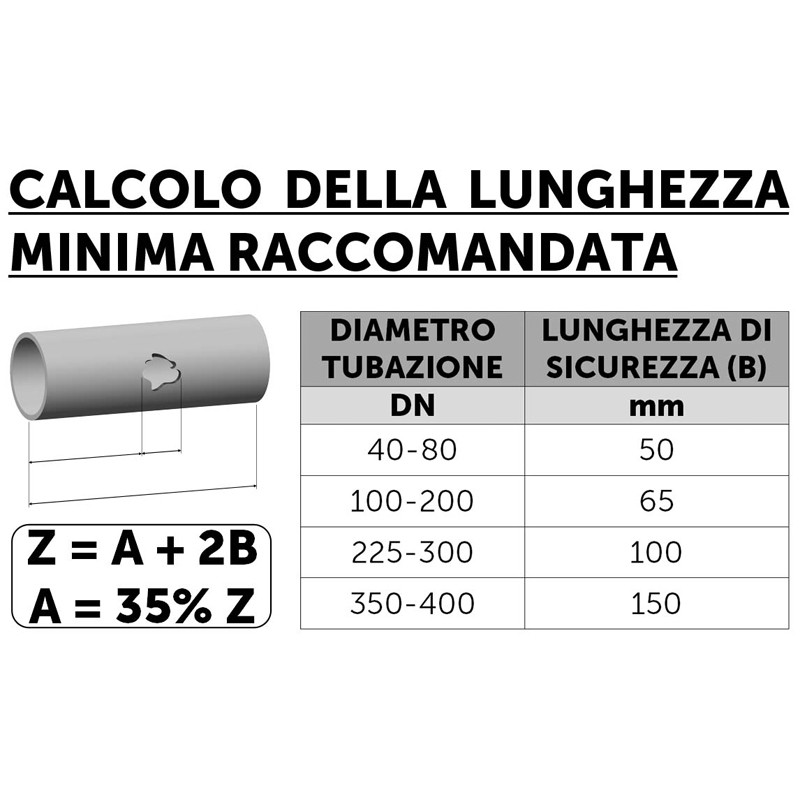

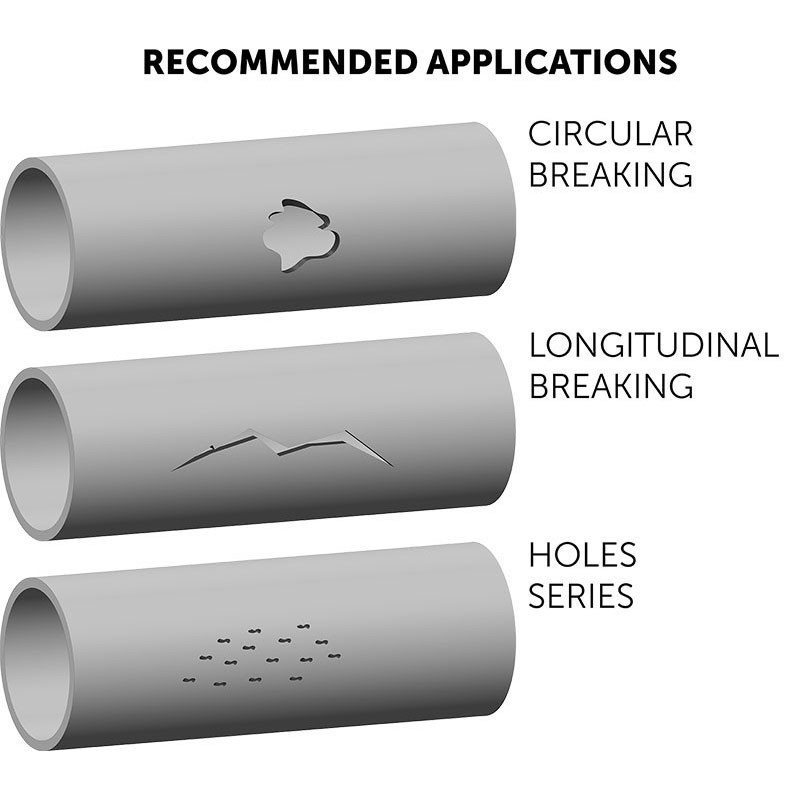

  • Per lascelta del giusto collare verificare le applicazioni raccomandate, per il calcolo della lunghezza aiutarsi con leindicazioni in tabella.
Altre informazioni
  • Non esporre ad irradiazione solare (per conservazione della guarnizione),
  • Temperatura di utilizzo -10°C / 60°C,
Normative

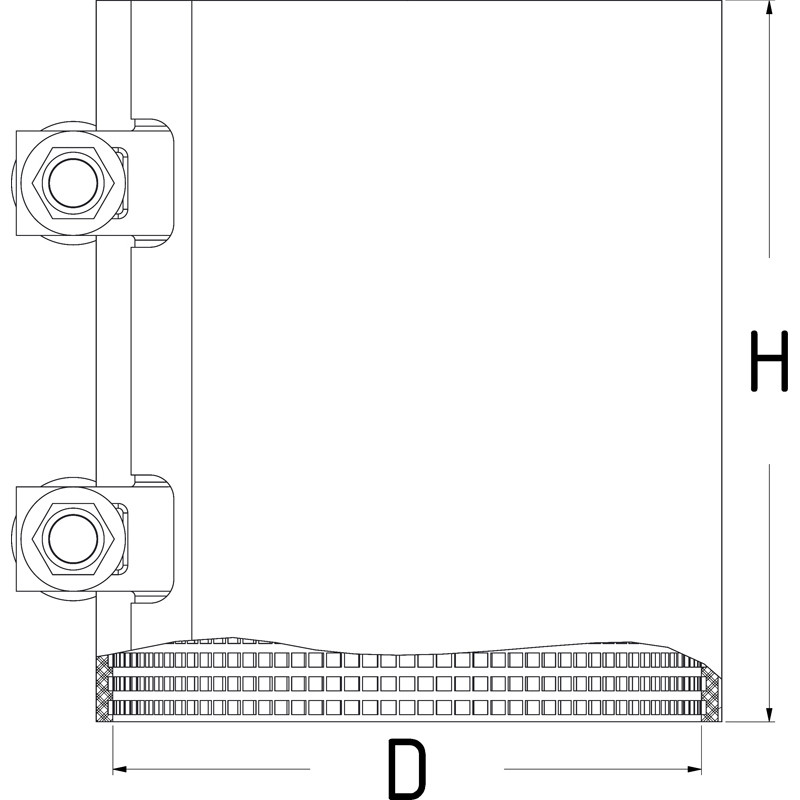

Dimensionali

CodiceD (mm)PNMOPHTipoPeso (kg)
124002102521/25PN 16 barMOP 6 bar152GALV. bolts0.58
124002603026/30PN 16 barMOP 6 bar152GALV. bolts0.58
124002903129/31PN 16 barMOP 6 bar152GALV. bolts0.60
124003203732/37PN 16 barMOP 6 bar152GALV. bolts0.62
124003804238/42PN 16 barMOP 6 bar152GALV. bolts0.64
124004204542/45PN 16 barMOP 6 bar152GALV. bolts0.64
124004404844/48PN 16 barMOP 6 bar152GALV. bolts0.68
124004805148/51PN 16 barMOP 6 bar152GALV. bolts0.68
124005005450/54PN 16 barMOP 6 bar152GALV. bolts0.68
124005506055/60PN 16 barMOP 6 bar152GALV. bolts0.70
124006006460/64PN 16 barMOP 6 bar152GALV. bolts0.70
124007608276/82PN 16 barMOP 6 bar152GALV. bolts0.80
124008208782/87PN 16 barMOP 6 bar152GALV. bolts0.85
124008709387/93PN 16 barMOP 6 bar152GALV. bolts0.88
124009410094/100PN 16 barMOP 6 bar152GALV. bolts0.95
1240112118112/118PN 16 barMOP 6 bar152GALV. bolts0.98
1240118124118/124PN 16 barMOP 6 bar152GALV. bolts1.10
1240139145139/145PN 16 barMOP 6 bar152GALV. bolts1.20
1240143149143/149PN 16 barMOP 6 bar152GALV. bolts1.40
1240167173167/173PN 16 barMOP 6 bar152GALV. bolts1.60
1240217223217/223PN 16 barMOP 6 bar152GALV. bolts1.80
124102102521/25PN 16 barMOP 6 bar152INOX bolts0.58
124102603026/30PN 16 barMOP 6 bar152INOX bolts0.58
124102903129/31PN 16 barMOP 6 bar152INOX bolts0.60
124103203732/37PN 16 barMOP 6 bar152INOX bolts0.62
124103804238/42PN 16 barMOP 6 bar152INOX bolts0.64
124104204542/45PN 16 barMOP 6 bar152INOX bolts0.64
124104404844/48PN 16 barMOP 6 bar152INOX bolts0.68
124104805148/51PN 16 barMOP 6 bar152INOX bolts0.68
124105005450/54PN 16 barMOP 6 bar152INOX bolts0.68
124105506055/60PN 16 barMOP 6 bar152INOX bolts0.70
124106006460/64PN 16 barMOP 6 bar152INOX bolts0.70
124107608276/82PN 16 barMOP 6 bar152INOX bolts0.80
124108208782/87PN 16 barMOP 6 bar152INOX bolts0.85
124108709387/93PN 16 barMOP 6 bar152INOX bolts0.88
124109410094/100PN 16 barMOP 6 bar152INOX bolts0.95
1241112118112/118PN 16 barMOP 6 bar152INOX bolts0.98
1241118124118/124PN 16 barMOP 6 bar152INOX bolts1.10
1241139145139/145PN 16 barMOP 6 bar152INOX bolts1.20
1241143149143/149PN 16 barMOP 6 bar152INOX bolts1.40
1241167173167/173PN 16 barMOP 6 bar152INOX bolts1.60
1241217223217/223PN 16 barMOP 6 bar152INOX bolts1.80
