CALOTTA ESTERNA PER TERMINALE A TEE
Articolo: 137
MOP 5 bar
Calotta esterna per terminale a TEE con o-ring di tenuta. Viene impiegata come secondo grado di sicurezza sui manicotti filettati dei terminali a TEE media pressione (art.070/138).
Informazioni tecniche
Scheda dati
Materiali
- Corpo in acciaio ASTM A105,
- O-ring in NBR 70 Sh.A
Certificazioni
Informazioni tecniche
Annotazioni tecniche
- Dotato di o-ring di tenuta interno.
Caratteristiche aggiuntive
- Chiave per serraggio, a settori con naselli tondi.
Normative
- UNI EN ISO 228-1

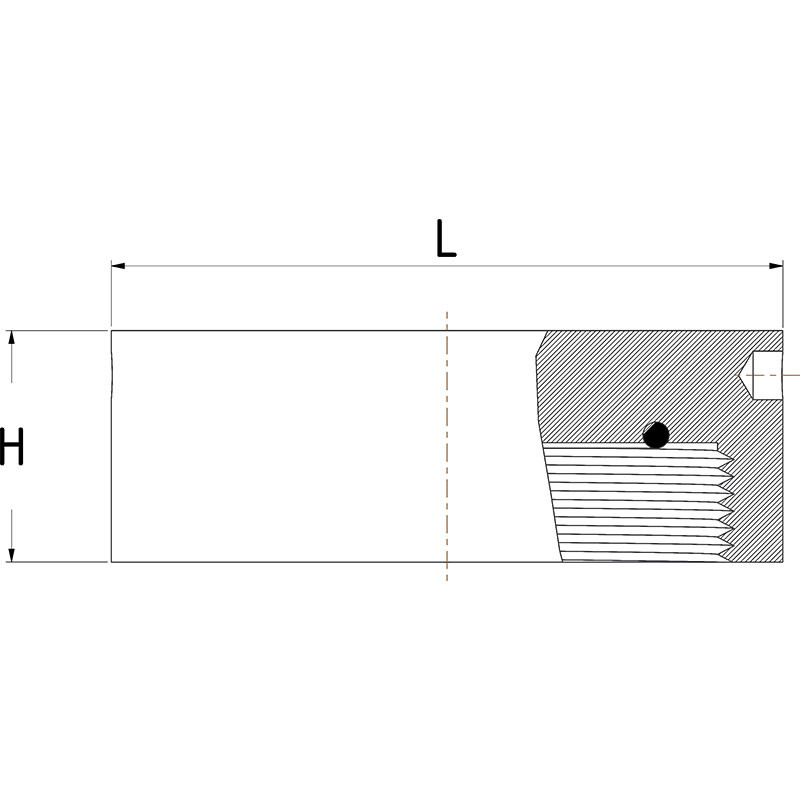

Dimensionali
| Codice | DN (inch) | DN (mm) | L (mm) | H (mm) | Peso (kg) |
|---|---|---|---|---|---|
| 1370000025 | 1" | 25 | 60 | 23 | 0.30 |
| 1370000032 | 1 1/4" | 32 | 73 | 30 | 0.40 |
| 1370000040 | 1 1/2" | 40 | 73 | 30 | 0.40 |
| 1370000050 | 2" | 50 | 89 | 30 | 0.90 |
| 1370000065 | 2 1/2" | 65 | 103 | 30 | 1.10 |
| 1370000080 | 3" | 80 | 127 | 30 | 1.70 |
| 1370000100 | 4" | 100 | 143 | 30 | 2.20 |
| 13711/2 | 1 1/2" | 40 | - | 30 | 0.40 |
